Hvordan installeres øst-vest ballast solar monteringssystem?

[Forberedelse før installation]

Her er en liste over elementer, du skal forberede før installation:

Værktøjer:

Skruetrækker: Bruges til at stramme skruerne godt.

Målebånd: Bruges til at sikre, at beslaget er i den korrekte position.

Niveau: Bruges til at bekræfte, at beslaget er installeret vandret.

Vores solcelleballastsystem inkluderer følgende tilbehør:

Formonteret stativstøtte、skinne- og skinnesplejsning、Midt klemmeOg endeklemme、skinneklemme、jordklemme ogJording Lug、Ballastbakke、M8*60 sekskantbolte og M8 flangemøtrik. Det skal bemærkes, at du selv skal levere cementblokkene.

Formonteret stativstøtte

Skinne Og Skinne Splejsning

Midtklemme og endeklemme

Skinneklemme

Jordklip og jordforbindelse

Ballastbakke

[Trin 1]

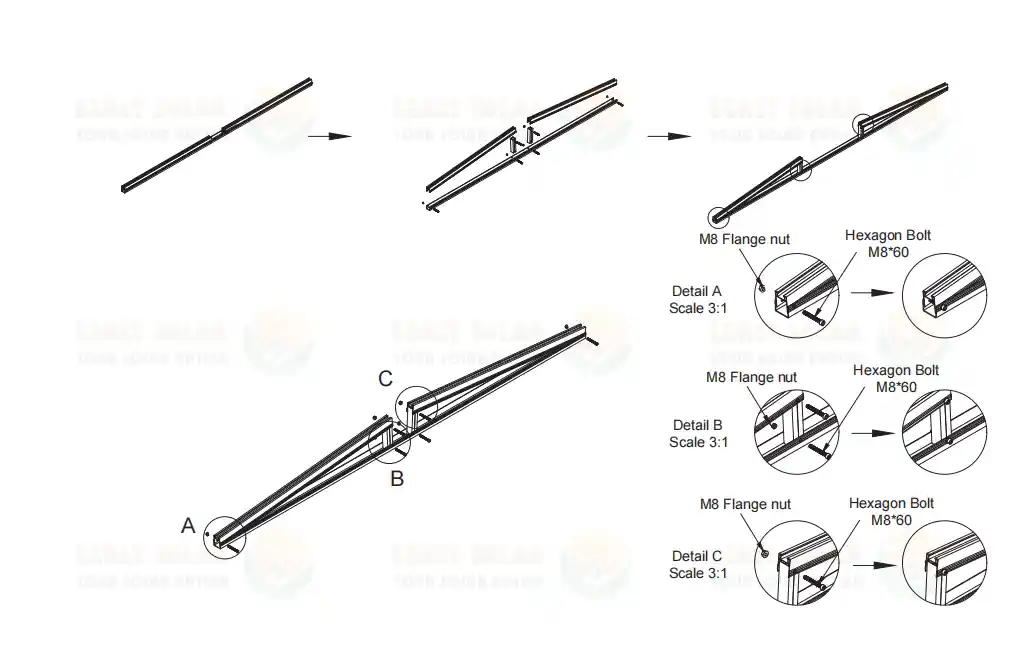

Fold det formonterede beslag ud og installer M8*60 sekskantbolte og M8 flangemøtrikker i punkterne A, B og C markeret i diagrammet nedenfor for at fastgøre stativbeslaget.

[Trin 2]

I henhold til tegningerne er de formonterede stativstøtter i Solar Flat Roof Mounting System arrangeret med 2500 mm intervaller.

[Trin 3]

Placer ballastbakken i den formonterede stativstøtte på skift, og afstanden mellem de to ballastbakker er ca. 1275 mm, som vist på figuren.

[Trin 4]

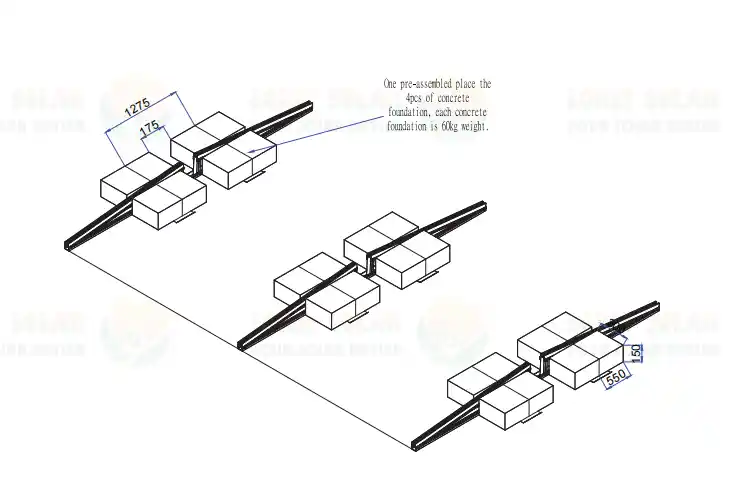

Placer betonklodsen på ballastbakken. Det skal bemærkes, at en formonteret stativstøtte skal understøttes af fire betonklodser, og hver betonblok skal veje mindst 60 kg. Dimensionerne og placeringen af ​​cementblokkene i betonfladtagsballastsolarmontagesystemet er vist i følgende figur.

[Trin 5]

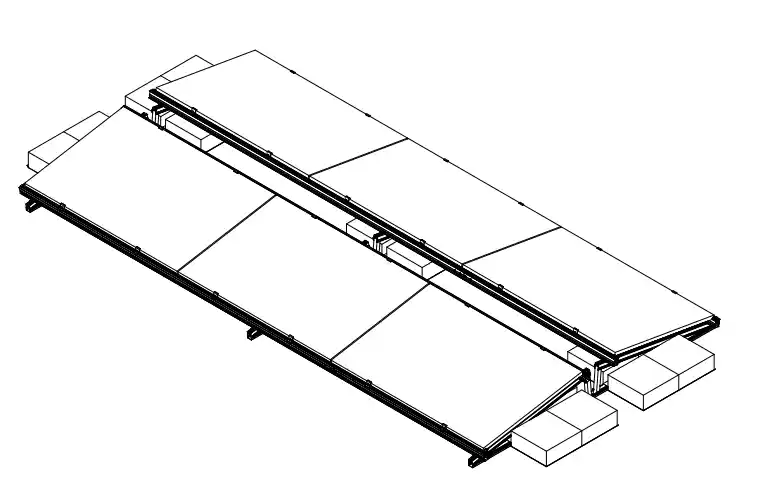

Det følgende er et billede fra oven af ​​den formonterede stativstøtte, ballastbakke og betonklods, efter at ovenstående installationstrin er afsluttet.

[Trin 6]

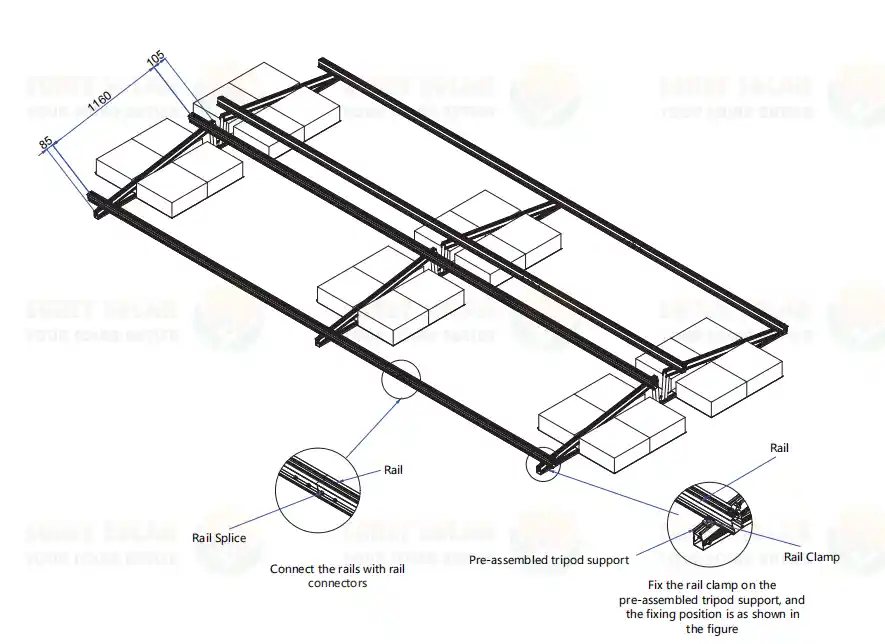

Forbind skinnerne ved hjælp af skinnesplejsningen og fastgør skinneklemmerne til det formonterede stativbeslag, som vist på figuren.

[Trin 7]

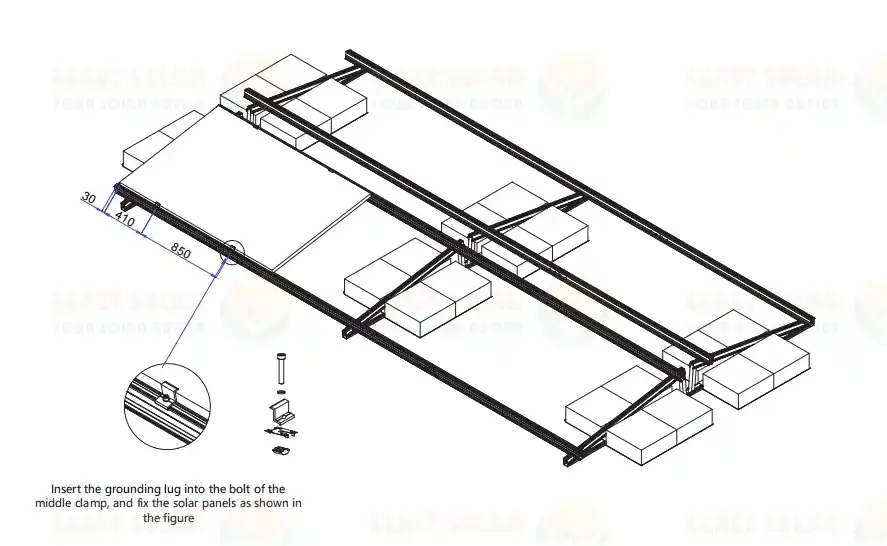

Placer solpanelet på skinnen og indsæt jordingsklemmen i bolten på midterklemmen, som vist på figuren.

[Trin 8]

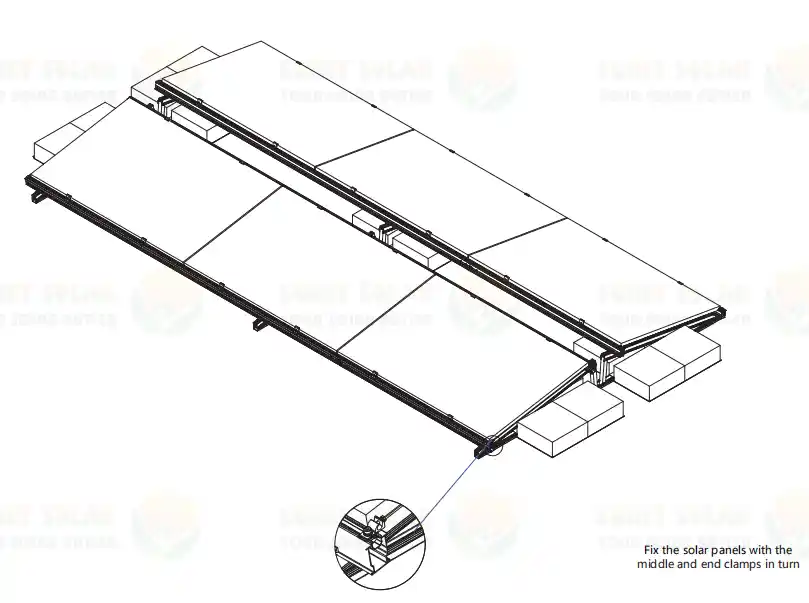

Placer solpanelerne i rækkefølge, og installer derefter midterklemmen og endeklemmen for at fastgøre dem, som vist på figuren. Dette fuldender installationen af ​​hele East-West Solar Ballasted Montering System.

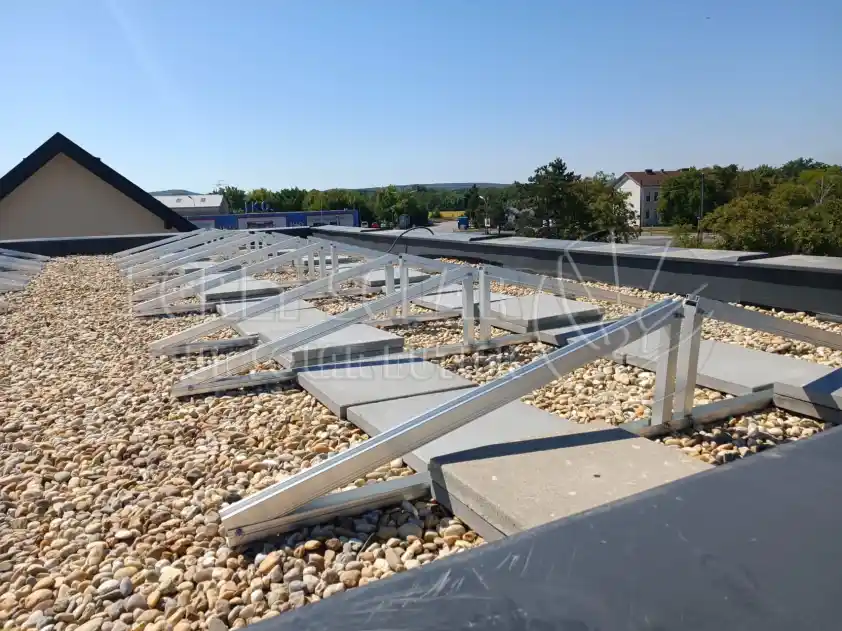

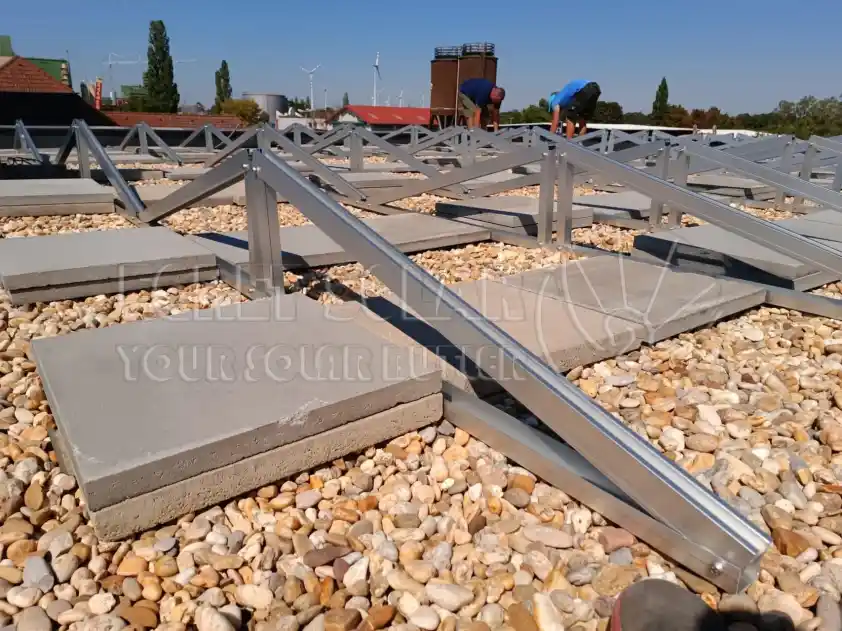

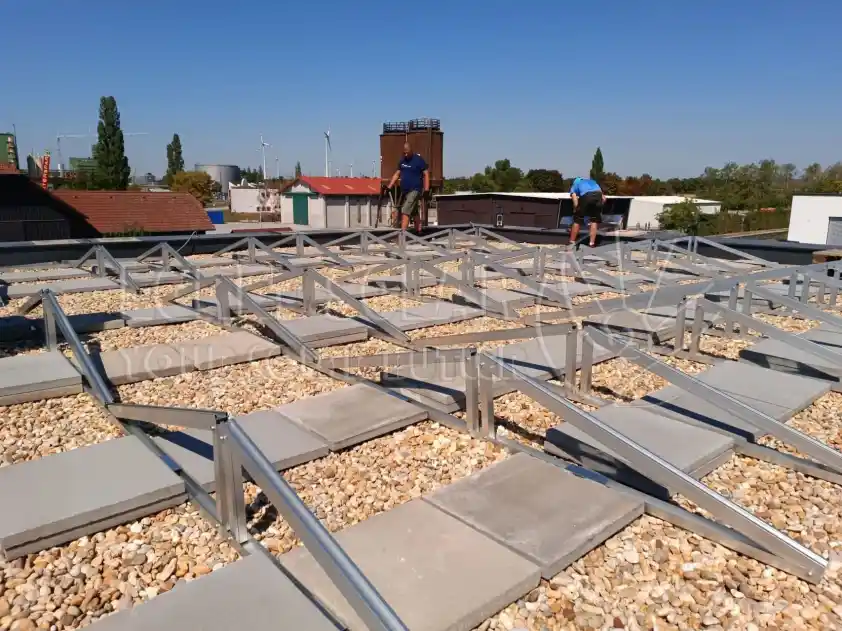

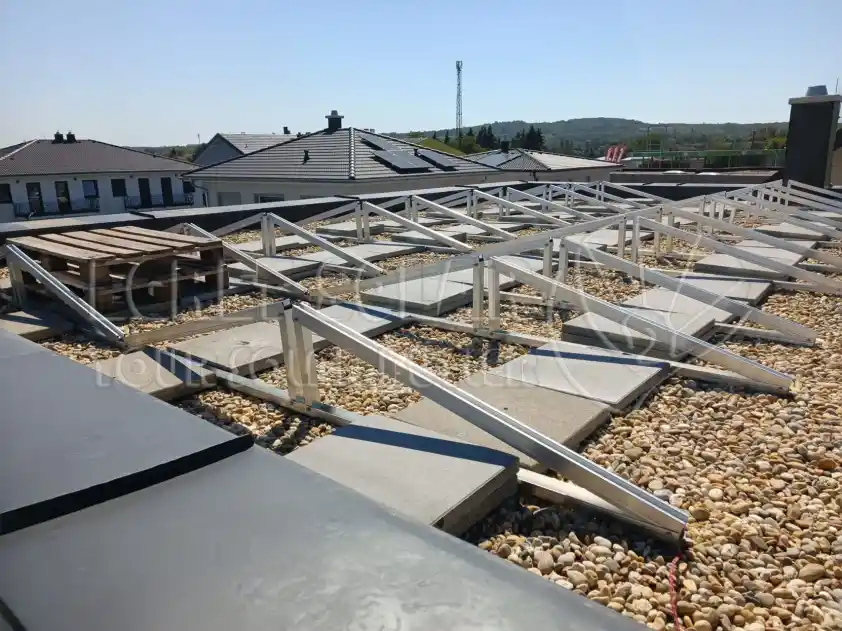

[Installationseksempel]
