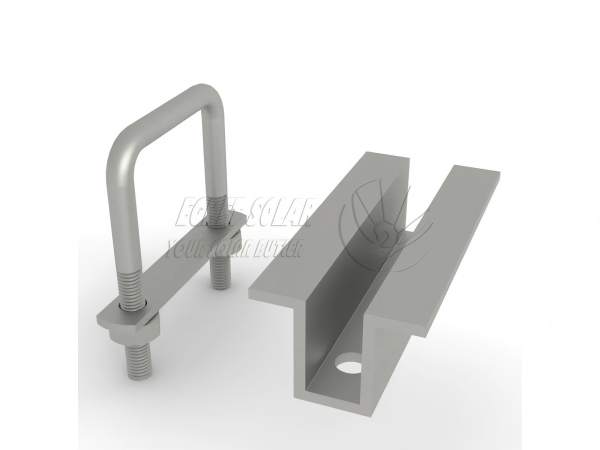

Dual U Bolt Solar Mid Clamp

Egret dual U bolt solar mid clamp bruges til at fastgøre solpanelerne på begge sider i midterpositionen mellem to tilstødende solcellepaneler. I modsætning til almindelig solar mid clamp ogendeklemme, klemkroppen er længere, 80-100 mm, hvilket resulterer i mere jævn kraftfordeling og danner en bufferstruktur for at forhindre klemning og ridser i den solcelle aluminiumsramme.

Standardlængden på produktet dækker 80-100 mm, og andre speciallængder accepteres. Den er kompatibel med den almindelige 30/35/40 mm solcellemodultykkelse på markedet; højden af ​​den U-formede kan tilpasses til at matche forskellige specifikationer af firkantede stål hovedbjælker.

PRODUKTPARAMETRE

Tilpasningsvejledning

Aluminiumsklemmelængde: 80 mm til 120 mm

Egnet PV-panelrammehøjde: 30 til 40 mm

U-bolt åbningsbredde (velegnet til rektangulære rørhovedbjælker): 40/60/80/100 mm, velegnet til 40×60, 50×80, 50×100 osv. rektangulære beslag

U Bolt PV-befæstelsesdiameter: typisk M8 og M6

Hvis beslagskinnen er rundt rør, kan du bruge U-formet afrundet bolt; Hvis der anvendes U-formet stål, kan brugsolar mellemklemme med plastmøtrik .

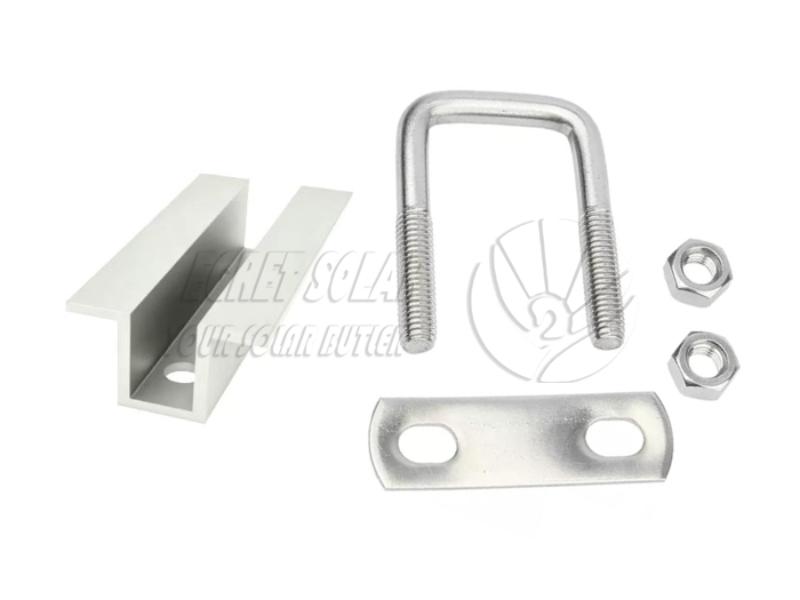

Inkluderede komponenter

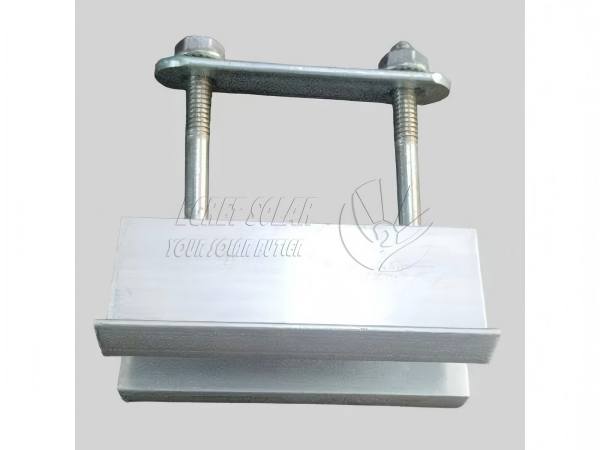

Det komplette sæt af U-bolt pv klemme leveres som et sæt, der kræves ikke separat køb af tilbehør. Det komplette sæt består af følgende:

1.Aluminium Mid Clamp *1

(Al6005-T5 aluminiumslegering ekstruderet profil, anodiseret overflade

2. Aluminium Lang plade*1

(Aluminiumsklemme af samme materiale)

3.U-bolt *1:

(Q235 stål varmgalvaniseret, integreret bøjet, rust- og vejrbestandig)

4. Flade skiver *2

(Varmgalvaniserede standardbefæstelser, anti-løsning og anti-skrid)

5. Flangemøtrikker eller udvendige sekskantmøtrikker *2

Funktioner af U solar mid clamp

Balanceret spændingsfordeling, der forhindrer panelglidning

Det store samlingsområde mellem aluminiumsklemmen og solpanelrammen og skinnen sikrer en jævn spændingsfordeling sammenlignet med almindelig midterklemme, hvilket forhindrer panelforskydning under kraftig vind og temperaturudsving.

Langsigtet udendørs korrosionsbestandighed

Dobbeltlags solcellemonteringsklemme modstår UV-stråler, regn og syre/alkali-korrosion; U-bolte er varmgalvaniserede, hvilket sikrer rustfri drift i 15 år, selv i kystområder med høj saltsprøjtning og regnfulde sydlige områder, velegnet til forskellige barske udendørsmiljøer.

Fantastisk eftersalgsservice

Vores produkter bruger højkvalitets stålbasematerialer og har et 65µm galvaniseret lag, hvilket giver 25 års levetid og 12 års garanti.

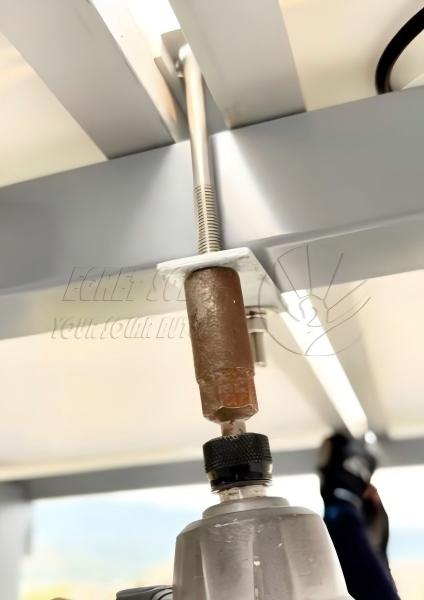

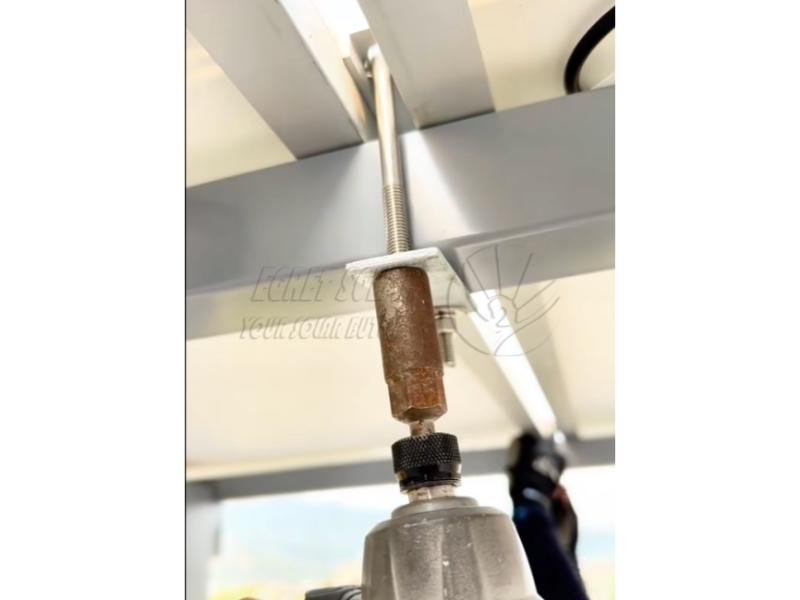

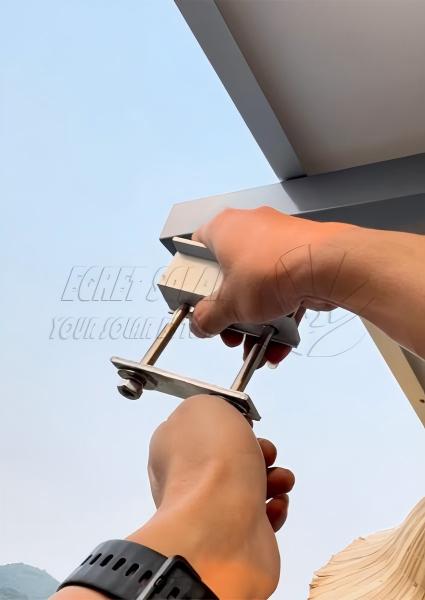

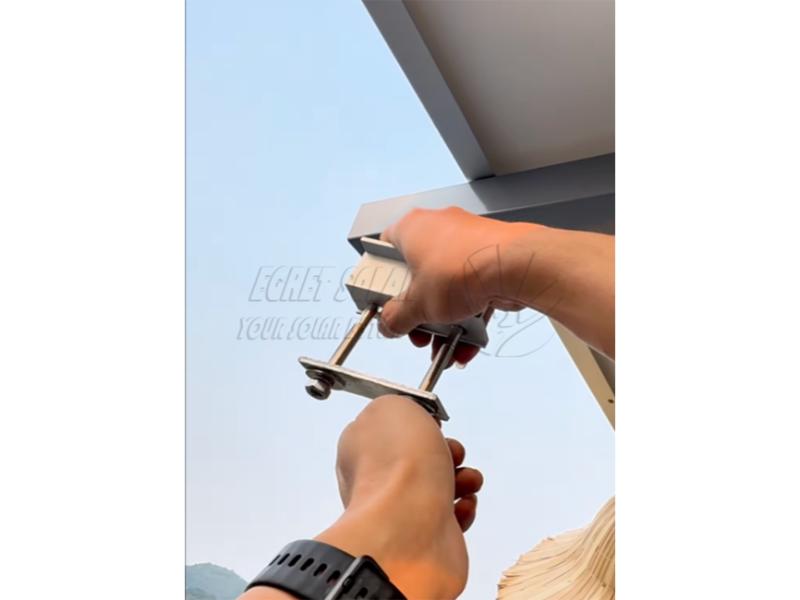

                                                                   Installationsbillede leveret af en Mauritius-kunde

FAQ

Q1. Hvilke firkantede rørbjælker kan U-bolten låse fast på?

A1. Standard U-bolte passer til rektangulære galvaniserede/ZAM stål firkantede bjælker. Hvis dit beslag bruger specielle bredde/tykkelsesbjælker, kan vi tilpasse U-bolt højde og åbningsbredde efter dine tegninger.

Q2. Kan denne klemme bruges i områder med høj saltsprøjtning nær havet?

A2: Ja. Solar U mid-klemmen er UV-bestandig og syreregn-bestandig; de varmgalvaniserede befæstigelser består en 500-timers saltspraytest. Til stærkt korrosive miljøer såsom øer kan zink-aluminium-magnesium bolten opgraderes med en udendørs levetid på over 20 år.

Spørgsmål 3: Hvis installationsmiljøet er barskt, har du nogle anbefalede jordsystemer, der kan tilpasses til denne midterklemme?

A: Vi anbefaler at bruge det højstyrke zam firkantede rørsystem, velegnet til områder med tung sne og vind i Europa. Ingen svejsning er påkrævet, forbindelsen og fikseringen udføres direkte med bolte, hvilket gør installationen bekvem.
